Die Planermappe
Beitrag von Dipl.-Ing., Dipl.-Wirtsch.-Ing. Ulrich Assmann, Vorstand TUDAG Technische Universität Dresden AG und Prof. Dr.-Ing. Dr. h.c. Peter Offermann, Vorstandsvorsitzender TUDALIT e.V. Dresden
Die Planermappe ist ein Leitfaden und eine Entscheidungshilfe für Architekten, Ingenieure, Bauunternehmer und Bauherren für die Anwendung der Allgemeinen bauaufsichtlichen Zulassung „Verfahren zur Verstärkung von Stahlbeton mit TUDALIT (Textilbewehrter Beton)“. Erfahren Sie im folgenden Beitrag mehr über die Inhalte der Planermappe und ihre Verwendung.
Erstmalige Zulassung von Stahlbetonbauteilen mit Carbonbewehrung
Seit dem 06. Juni 2014 gibt es die erste AbZ* für die Verstärkung vorbereiteter Oberflächen in der Zugzone von Stahlbetonbauteilen bei vorwiegend ruhender Belastung (Zulassungsnummer Z-31.10-182) mit Carbonbewehrung.
Sie umfasst den Zulassungsgegenstand und Anwendungsbereich, die Bestimmungen für die Bausatzkomponenten – die Bauprodukte –, die Bestimmungen für Entwurf und Bemessung von Biegeverstärkungen und die Anforderungen an die qualitätsgerechte Bauausführung.
* AbZ = Allgemeine bauaufsichtliche Zulassung
Motivation und Notwendigkeit einer Planermappe
Die Anwendung dieser Zulassung war allerdings in der Baupraxis bislang u.a. durch das Fehlen einer Handlungsanweisung für die planenden Architekten und Ingenieure, aber auch für die bauausführenden Unternehmen erschwert.
Nach Befragung ausgewählter Architektur- und Ingenieurplanungsbüros sowie von Bauämtern in Deutschland wurde deutlich, dass für eine Entscheidung zur Anwendung von Textilbeton als eine effiziente und ressourcenschonende Alternative zum Spritzbeton mit Stahlbewehrung oder zur Verstärkung mit CFK-Lamellen eine sogenannte „Planermappe“ von großem Vorteil wäre.
Die nunmehr vorliegende Planermappe „Verstärken mit Textilbeton nach AbZ Z-31.10- 182“ soll diese Lücke schließen. Sie ist für alle Nutzer der Internetseite des TUDALIT e.V. kostenfrei einsehbar. Außerdem existieren klassische Ausführungen, also gedruckte Versionen, in den Händen der Mitglieder des Verbandes der Qualitätsmarke TUDALIT®, vor allem der Bauunternehmen, zur Weitergabe an ihre planenden Partner.
Beide Versionen sind identisch als „Loseblattsammlung“ angelegt und damit durch Austausch von Seiten oder Ergänzungen stets auf dem aktuellen Stand zu halten.
Inhalt der Planermappe

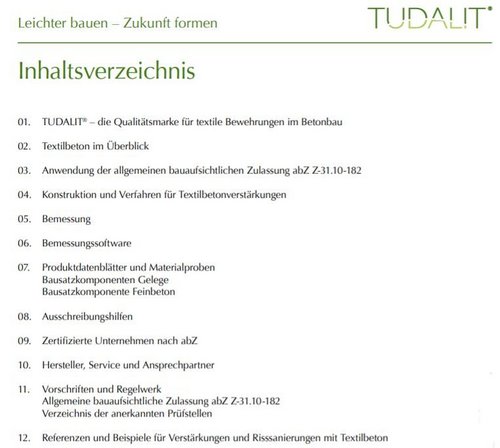

Die Struktur der Planermappe ist Abbildung 1 zu entnehmen.
Das Kapitel 1 „TUDALIT – die Qualitätsmarke“ ist bewusst an den Anfang gestellt, da die TUDAG, Technische Universität Dresden AG, Inhaber der Marke ist und stellvertretend für die Ordentlichen Mitglieder des TUDALIT e.V. handelt. Daraus resultieren einige Besonderheiten für die Benutzung der Zulassung durch bauausführende Unternehmen, über die in diesem Kapitel informiert wird.
Darüber hinaus wird im zweiten Kapitel ein allgemeiner Überblick über die Vorteile des Verbundbaustoffes Textilbeton zur Verstärkung und Sanierung von Stahlbeton gegeben, und die derzeitigen Anwendungsgrenzen werden aufgezeigt.
Alle folgenden Abschnitte widmen sich in kürzestmöglicher und anschaulicher Weise den Planungserfordernissen für die konkrete Anwendung der Zulassung. Unter anderem wird auch mit einer Foto-Abfolge die Ausführung einer Plattenverstärkung veranschaulicht.
Zugelassene Unternehmen für Bausatzkomponenten
In Ergänzung zu den Produktdatenblättern der Hersteller der textilen Carbonbewehrung werden Musterproben beigelegt. Bisher sind für die Bausatzkomponenten die folgenden Unternehmen zugelassen:
- PAGEL Spezial-Beton GmbH & Co. KG – für den Feinbeton
- TUDALITTF10-PAGEL, TUDATEX GmbH – für die Textilbewehrung TUDALIT-BZT1-TUDATEX
- V. FRAAS Solutions in Textile GmbH – für die Textilbewehrung TUDALIT-BZT2-V.FRAAS
Diese Unternehmen kooperieren von Anfang an auf das Engste, vor allem bei der Unterstützung der bauausführenden Unternehmen im Vorfeld der Zulassungserteilung im Rahmen von Objekten, die mit „Zustimmung im Einzelfall“ realisiert wurden. Damit verfügen sie über ein umfangreiches Erfahrungswissen, das sie auch den Unternehmen vermitteln, die an den vorgeschriebenen Qualifizierungslehrgängen für den Eignungsnachweis zum Verstärken von Betonbauteilen mit Textilbeton gemäß Richtlinie teilnehmen.
Die Planermappe enthält auch eine Übersicht der bisher berechtigten Bauunternehmen in Deutschland.
Fazit
Das Kernstück für die Planer werden jedoch zweifelsfrei die Angaben und Beispiele für die konstruktive Ausführung, die Bemessung und die Nutzung von Softwarehilfen sein. Mit dieser Planermappe liegt den Planern und Architekten ein komprimiertes und praktisch anwendbares Werk zur Nutzung des neuen Baustoffes Textilbeton vor.
Erstmals erschienen in: TiB Ausgabe 2017 März/April
